氣體滅火系統考點一
一、高壓二氧化碳滅火系統、內儲壓式七氟丙烷滅火系統、惰性氣體滅火系統工作原理
當防護區發生火災，產生煙霧、高溫和光輻射使煙感、溫感、感光等探測器探測到火災信號，探測器將火災信號轉變?yōu)殡娦盘杺魉偷綀缶瘻缁鹂刂破鳎刂破髯詣影l(fā)出聲光報警并經邏輯判斷后，啟動聯動裝置，經過一段時間延時，發出系統啟動信號，啟動驅動氣體瓶組上的容器閥釋放驅動氣體，打開通向發生火災的防護區的選擇閥，同時打開滅火劑瓶組的容器閥，各瓶組的滅火劑經連接管匯集到集流管，通過選擇閥到達安裝在防護區內的噴頭進行噴放滅火，同時安裝在管道上的信號反饋裝置動作，將信號傳送到控制器，由控制器啟動防護區外的釋放警示燈和警鈴。
另外，通過壓力開關監測系統是否正常工作，若啟動指令發出，而壓力，開關的信號未反饋，則說明系統存在故障，值班人員應在聽到事故報警后盡快到儲瓶間，手動開啟儲存容器上的容器閥，實施人工啟動滅火。
單元獨立式滅火系統指用一套滅火劑儲存裝置保護一個防護護區的滅火系統。
組合分配系統是指用一套滅火系統儲存裝置同時保護兩個或兩個以上防護區或保護對象的氣體滅火系統。
氣體滅火系統考點二

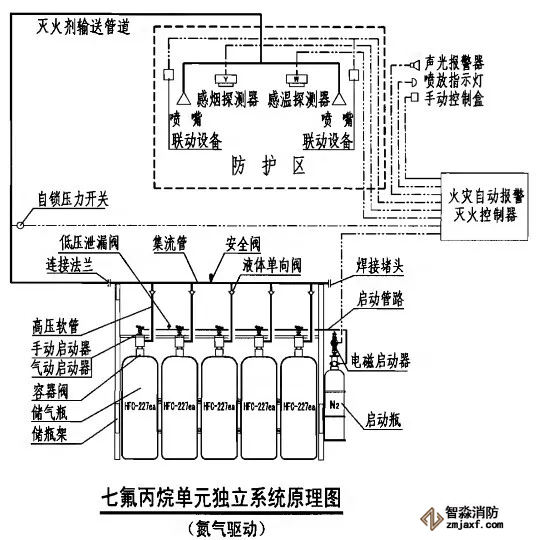

1.單元獨立式滅火系統

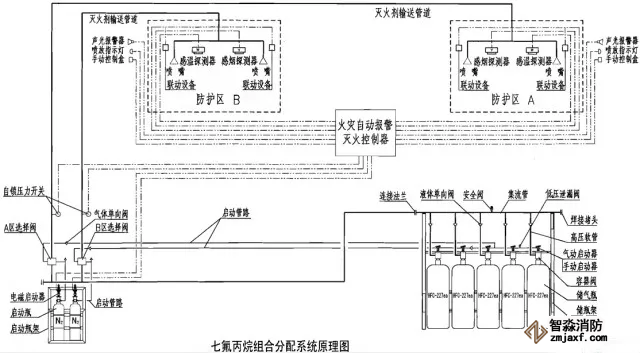

2.組合分配系統
氣體滅火系統考點三

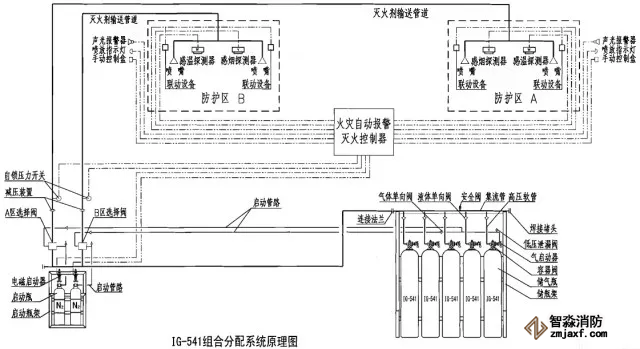

三.IG541滅火系統
1.單元獨立式滅火系統
2.組合分配系統
氣體滅火系統考點四

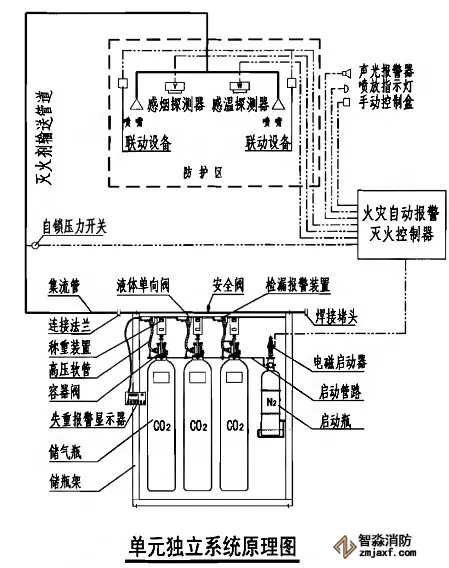

四.高壓二氧化碳滅火系統
1.單元獨立式滅火系統
2.組合分配系統
氣體滅火系統考點五

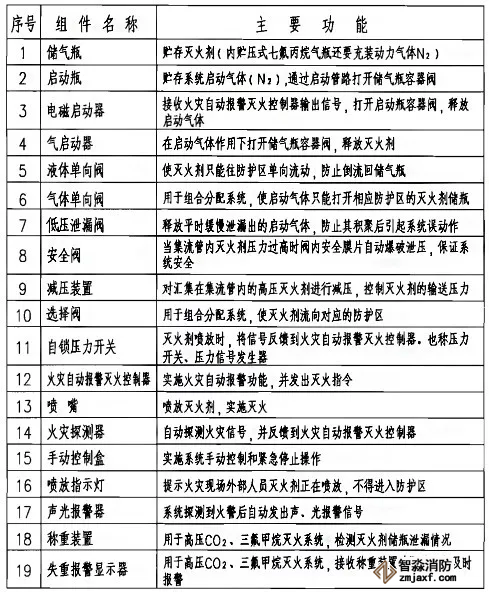

五.七氟丙烷、IG541、高壓二氧化碳滅火系統主要組件表
考點六

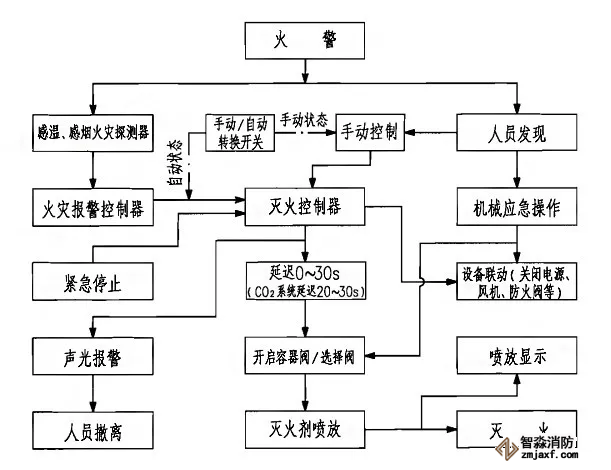

六.七氟丙烷、IG541、高壓二氧化碳滅火系統動作程序圖
注：
1.有管網氣體滅火系統設有自動控制、手動控制和機械應急操作三種啟動方式.
2.當防護區內有人工作時，應將設在防護區門外的“自動/手動轉換開關”切換到手動控制狀態。如有火警發生，控制器只發出報警信號，不輸出動作指令，值班人員確認火警后，按下控制器面板上或防護區門外的緊急啟動按鈕實施滅火。人員離開時，應將轉換開關恢復為自動控制狀態，在自動控制狀態下，仍可優先實施系統手動控制。
3.采用自動控制方式時，為確保防護區內人員安全撤離，應設置不大于30s的滅火劑噴放延遲。對于平時無人工作的防護區，則可設置為無延遲的滅火劑噴放。
4.緊急停止：當系統發出火災警報，在延遲時間內確認未發生火情，或雖有火情但已被 撲滅，不需要啟動滅火系統進行滅火時，可按下手動控制盒內或火災自動報警滅火控制器上的緊急停止按鈕，即可阻止控制器滅火指令的發出，終止系統滅火程序。
