產品概述
       SRZ型蒸汽散熱器是一種既適用于蒸汽系統又適用于熱水系統中作為加熱空氣用的空氣加熱器，主要用于熱風采暖、空氣調節系統及干燥裝置的空氣加熱，是熱風裝置中的主要設備，它在當前的工礦企業，各大型建筑物的采暖通風系統中得到廣泛地應用。
       散熱器采用熱介質可以為蒸汽或熱水。蒸汽的工作壓力為0.3—16公斤／平方厘米，熱水溫度可在130-70℃左右。

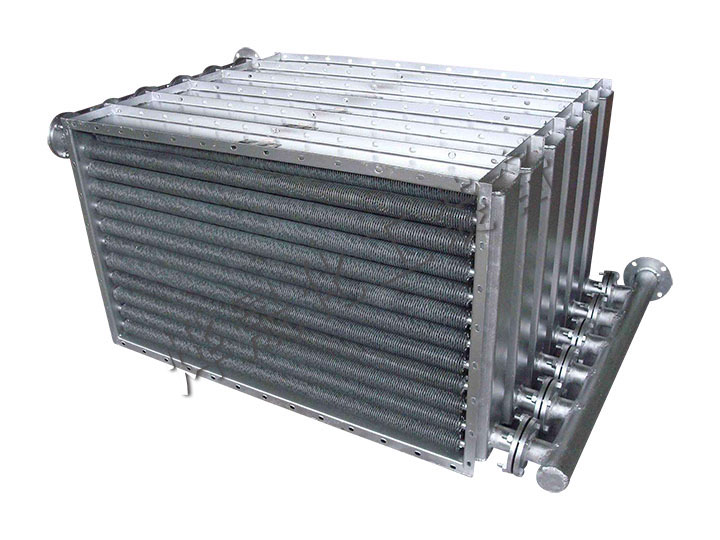

       SRZ型蒸汽散熱器主要由順空氣流向的三排叉排列螺旋翅片管束組成，其翅片管均用Ф21× 2mm無縫鋼管繞制上15×0.5mm的皺折鋼帶而成，呈螺旋狀，片距有5mm—大“D”，6mm-中“Z”、8mm-小”X”三種共三十八種規格。
       SRZ型蒸汽散熱器的特點是結構緊湊，外形美觀、便于安裝，方便管理，經久耐用，它不僅適用于集中送風式采暖，同時也適用局部采暖，或其它用途。
       SRZ型蒸汽散熱器用于造紙、化工、輕紡等企業的空調、冷卻除濕等工程。因其散熱管小，翅片密，所以效果好。

SRZ型編號方法
       型號——通風正截面長度尺寸分米數的化整×通風正截面寬度尺寸分米數的化整（片趴代號）如通風正截面的長為1505mm，寬為1001，大型，片距為5mm，則為SRZ-15×10（D）。

主要技術參數

型號	散熱 面積 （m2）	通風凈 截面積 （m2）	熱介質 通過載 面積 （m2）	管 排 樹 （排）	螺旋翅 片管根 樹 （根）	連接 管φ （寸）	尺寸										重 量 （kg）
							A	A1	A2	B	B1	B2	n	N	m	M
SRZ-5×5（D）	10.13	0.154	0.0043	3	23	11/2"	497	532	562	507	547	573	5	500	4	400	54
SRZ-5×5（Z）	8.78	0.155															48
SRZ-5×5（X）	6.23	0.158															45
SRZ-10×5（D）	19.92	0.302								1001 1250	1041 1290	1067 1316			9	900	93
SRZ-10×5（Z）	17.26	0.306															84
SRZ-10×5（X）	12.22	0.312													12	1200	76
SRZ-12×5（D）	24.86	0.378															113
SRZ-6×6（D）	15.33	0.231	0.0055	3	29	2"	623	658	688	609	649	675	6	600	5	500	77
SRZ-6×6（Z）	13.29	0.234															69
SRZ-6×6（X）	9.43	0.239															63
SRZ-10×6（D）	25.13	0.381								1001	1041	1067			9	900	115
SRZ-10×6（Z）	21.77	0.385															103
SRZ-10×6（X）	15.42	0.393															93
SRZ-12×6（D）	31.35	0.475								1250	1290	1316			12	1200	139
SRZ-15×6（D）	37.73	0.572								1505	1545	1571			14	1400	164
SRZ-15×6（Z）	32.67	0.579															146
SRZ-15×6（X）	23.13	0.591															139
SRZ-7×7（D）	20.31	0.320	0.0063	3	33	2"	717.5	742	772	710	750	776	7	700	6	600	97
SRZ-7×7（Z）	17.60	0.324															87
SRZ-7×7（X）	12.48	0.329															79
SRZ-10×7（D）	28.59	0.450								1001	1041	1067			9	900	129
SRZ-10×7（Z）	24.77	0.456															115
SRZ-10×7（X）	17.55	0.464															104
SRZ-12×7（D）	35.67	0.563								1250	1290	1316			12	1200	156
SRZ-15×7（D）	42.93	0.678								1505	1545	1571			14	1400	183
SRZ-15×7（Z）	37.18	0.685															164
SRZ-15×7（X）	26.32	0.698															145
SRZ-17×7（D）	49.90	0.788								1750	1790	1816			17	17	210
SRZ-17×7（Z）	43.21	0.797															187
SRZ-17×7（X）	30.58	0.812															169
SRZ-22×7（D）	62.75	0.901	0.0063	3	33	11/2"				2202	2242	2268			21	2100	260
SRZ-15×10（D）	62.14	0.921	0.0089	3	47	11/2"	1001	1036	1066	1505	1545	1571	10	1000	14	1400	255
SRZ-15×10（Z）	52.95	0.932															227
SRZ-15×10（X）	37.48	0.951															203
SRZ-17×10（D）	71.06	1.072								1750	1790	1816			17	1700	293
SRZ-17×10（Z）	61.54	1.085															260
SRZ-17×10（X）	43.56	1.106															232
SRZ-20×10（D）	81.27	1.226								2002	2042	2068			19	1900	331
